주요사업 및 제품소개

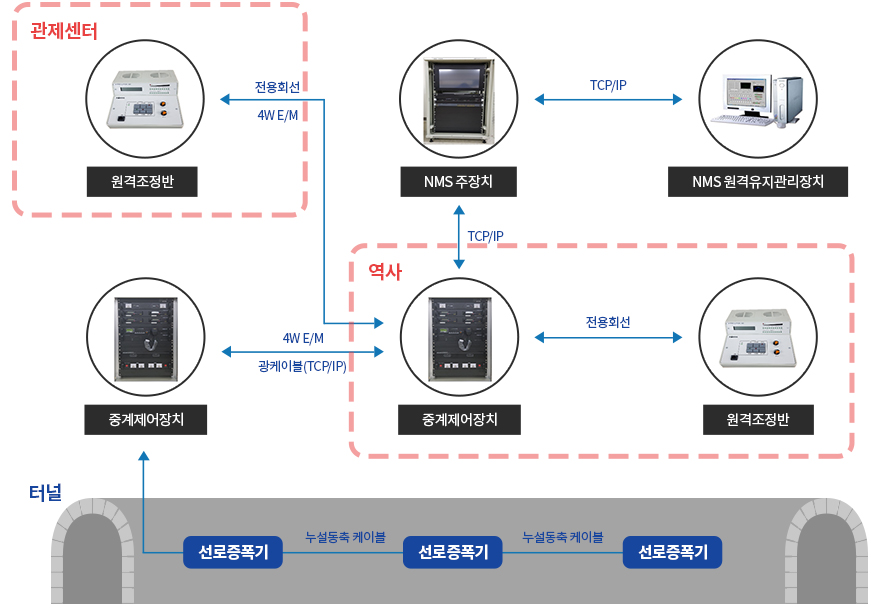

무선통신 시스템

  • NMS에서 중계장치 상태정보 감시 및 제어 기능
  • 무선 송,수신기 2중화 구성으로 고장 시 MAIN/SPARE 자동 절체 기능
  • Ethernet(TCP/IP) 이용한 VOIP 통신 기능
  • 정전 시 배터리로 자동 절체기능
  • 중계장치 채널 변경 기능
  • 중계장치 채널 변경 기능
  • 송, 수신기 채널과 주/예비 운영상태 정보, 고장감시 정보 표시
1주파 중계장치
주요기능 및 특징
  • 동작 및 제어 상태를 LCD에서 확인
  • 무선 송,수신기 2중화 구성으로 고장 시 MAIN/SPARE 자동 절체 기능
  • 감청 수신채널을 이용한 항시 비상통신기능
  • 원격운용 회선 제어채널은 2채널 수용
  • Ethernet(TCP/IP) 이용한 VOIP 통신 기능
  • 전원은 별도 배터리를 사용하여 정전 시 자동으로 절체되어 비상용 축전지로 운용
규격
주파수 범위 138 ~ 174MHz
채널간격 협대역 12.5kHz
채널수 512개 이상
고주파 출력 5W ~ 25W
주파수 안정도 ± 0.0005% 이내
전파형식 협대역 8K50F3E
방진방식 PLL방식
잡음제어 -40dB 이하(1,000Hz에서 70% 변조에서)
스프리어스 억압 반송파전력의 크기보다 60dB이하
2주파 중계장치
주요기능 및 특징
  • NMS 주장치로 장비 상태정보 감시 및 제어
  • 변파용 RF이용하여 터널내 2주파 서비스처리
  • VHF, FM, 열차무선방호, DMB 각 주파수별로 분리 처리
  • 무선 송,수신기 2중화 구성으로 고장 시 MAIN/SPARE 자동 절체 기능
  • 감청 수신채널을 이용한 항시 비상통신기능
  • 원격운용 회선 제어채널은 2채널 수용
  • Ethernet(TCP/IP) 이용한 VOIP 통신 기능
  • 전원은 별도 배터리를 사용하여 정전 시 자동으로 절체되어 비상용 축전지로 운용
규격
주파수 범위 138 ~ 174MHz
채널간격 협대역 12.5kHz
채널수 512개 이상
고주파 출력 5W ~ 25W
주파수 안정도 ± 0.0005% 이내
전파형식 협대역 8K50F3E
방진방식 PLL방식
잡음제어 -40dB 이하(1,000Hz에서 70% 변조에서)
스프리어스 억압 반송파전력의 크기보다 60dB이하
원격조정반(RC-02)
주요기능 및 특징
  • 중계장치 채널을 변경 기능
  • 중계장치 MAIN/SPARE 절체 기능
  • 중계장치를 원격으로 상태감시 기능
  • LCD에는 무선 송, 수신기 채널과 주/예비 운영상태 정보, 고장감시 정보 표시
  • 2개의 스피커 및 볼륨을 통해 무선 송수신기와 감청수신기 신호를 동시에 수신 및 모니터
규격
제어방식 Tone Remote 및 Ethernet 제어방식
회선 음성송수신 1회선이상 / 무선수신기 1회선이상 / 고장정보 1회선이상
임피던스 600Ω 평행(공칭)
저주파 출력 8Ω, 1W 이상
MIC 입력 -30dBm 입력 시 출력 0dBm 이상
주파수 특성 ±1dB 이내(300 ~ 3,000Hz)
왜 율 10%이내 (1KKHz)
S/N 비 -40dB 이하
사용 전원 DC 12.5V ± 10%
NMS Server
주요기능 및 특징
  • 2주파 각 장비에 대한 최대 32대까지 등록, 감시 및 제어 기능
  • 장비에 대한 고장 발생 시 NMS서버 운영화면에 경보 팝업화면이 표시되고 스피커로 경보음 발생
  • 운영화면의 구성은 Windows기반의 GUI의 터치방식으로 설계
  • 사용자 등급에 따른 관리자 분리 운용, DATA 백업저장 위치를 사용자가 지정가능
  • 서버 주요 부분은 이중화로 구성
규격
제어 프로그램 NMS 서버 제어 프로그램
OS Microsoft Windows Server2016 동등이상
CPU Intel Xeon Processor E5-2609 V3 (6Core, 1.9GHz, 15MB Cache)
RAM DDR4 8GB ECC RDIMM × 2
HDD SATA 6Gb/s 3.5” 7.2K RPM 1TB Enterprise HDD(Raid1) × 2
LCD모니터 19인치 랙 실장형 터치모니터 (1280 × 1024 / 300cd)
