(주)아이랜스테크놀러지

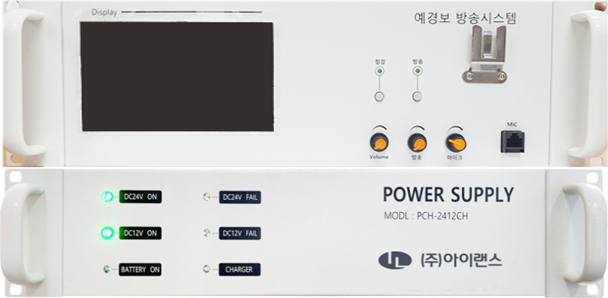

예경보 방송 장비

주요기능 및 특징

7인치 터치스크린(컬러)를 사용하여 한글․영문․특수문자 입력 기능
LCD 화면 현재 날짜(년/월/일/요일) 및 시간 정보가 표시기능
휴대전화(LTE)을 이용한 전국 무선 통신 기능
수신 신호 세기를 레벨미터 LED로 표시, 동작 점검 방송 상태를 전면 LED로 확인 기능
마이크와 방송 자체 시험 방송, 스피커 볼륨 전면 스위치 조절 기능
사용자(전화 방송을 하는 자)를 선별하여 방송 기능
자주 사용하는 내용을 마이크를 통해 미리 음성 녹음 및 재생 기능 또는 미리 듣기, 방송, 삭제 기능
산불, 기상 특보(주의보 및 경보로 강풍, 풍랑, 호우, 대설 등)에 안내 방송을 위한 음원 저장, 파일 미리 듣기 방송 기능

규격

주파수	LTE 이동통신용 무선 설비 (TM700 LTE 주파수)
송신 출력	0.2~0.25W
사용 전원	AC 220V ± 10% 60㎐
사용 온,습도	-20℃ ~ 50℃(10%～90%)
USB 포트	USB 2 PORT
통신 포트	RS-232C, RS-485
오디오 입력 포트	다이나믹 마이크 입력 1채널 이상
오디오 출력 포트	AUX 입·출력 1채널 이상
재 질	EGI
크 기	485(W)mm×265(D)×135(H) mm

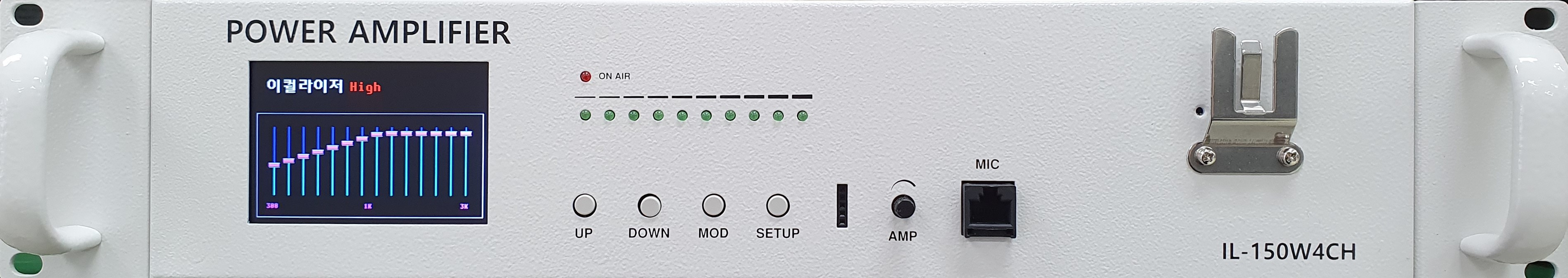

POWER AMPLIFIER

주요기능 및 특징

3.5인치 컬러를 사용하여 DATA 표시
4단계 이퀄라이저 스펙트럼 화면표시 기능
오디오 동작 상태를 전면 LED로 확인기능
HANDY MIC로 시험방송 및 볼륨으로 음량 조절 기능

규격

정격 출력	최대 2x420W
출력 임피던스	2~8Ω
임력 감도 임피 던스	Mic-60dB / 600Ω / Aux-10dB~0dB / 600Ω
사용 전원	AC 220V/60Hz
Type	Digital AMP
방열 방식	45℃이상 속도가변 FAN
재 질	EGI
크 기	483(W)mm×261(D)mm×88(H)mm

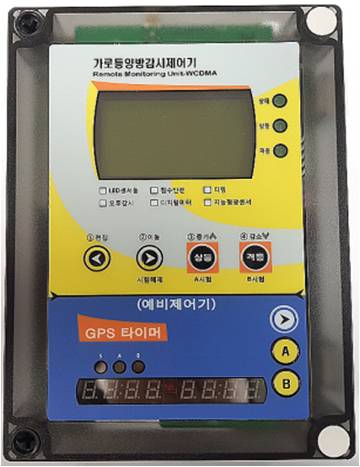

가로등 양방감시제어기

주요기능 및 특징

가로등 상태감시 및 관제통보 기능
CDMA 기간통신망을 통한 개별 ID 제어기능
LCD 액정표시 및 수동조작 기능
정전보상 운용 DATA BACKUP 보상 기능
상시등 및 격등용 2회로 내장
LCD 및 BACKLIGHT 기능

규격

규 격	ILT-SLD200
외형 사이즈	W130H180D77
제어방식	양방향 WCDMA식
주파수 범위	800MHz ~ 2400MHz(기간망) , 2.405~2.480GHz(ZIGBBE)
송신 출력	10mW이하
수신감도	-116dBm
출력 회로수	2회로
사용 전원	AC200V ± 10%, 60Hz

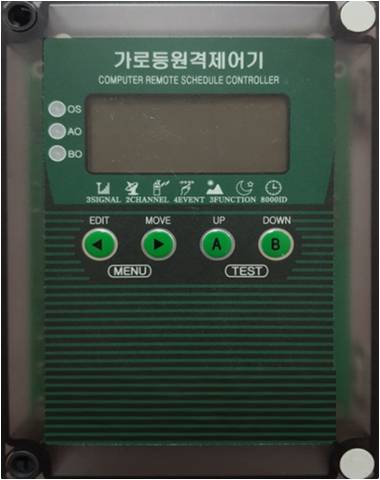

가로등 원격제어기

주요기능 및 특징

원격 무선 점,소등 제어신호 수신 및 동작
개별 ID 설정 및 구분제어 기능
정전용 BACKUP 보상 기능
자동 점,소등 시간 스케줄 및 시계회로 내장
상시등 및 격등용 2회로 내장
심야 절전 기능
LCD 및 BACKLIGHT 기능

규격

규 격	ILT-SLS200
외형 사이즈	W130H180D77
주파수 범위	142.512MHz ~ 159.6875MHz
사용공중선	헤리칼 안테나
수신감도	-118dBm
출력 회로수	2회로
사용 전원	AC200V ± 10%, 60Hz

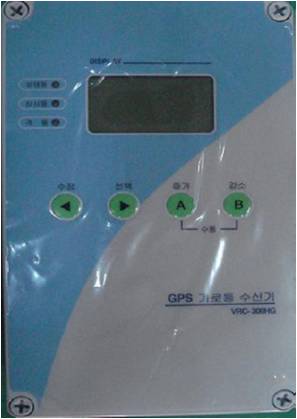

GPS 가로등 제어기

주요기능 및 특징

GPS에 의한 시간 DATA 신호 수신 및 동작
GPS 시간보정 및 예약등 설정기능
동작상태 LCD화면표시 및 조작KEY 제어기능
정전용 BACKUP 보상 기능
자동 점,소등 시간 스케줄 및 시계회로 내장
상시등 및 격등용 2회로 내장
심야절전 기능
LCD 및 BACKLIGHT 기능

규격

규 격	VRC-300HG
외형 사이즈	W130H180D77
주파수	1575.42MHZ
수신감도	- 148 dBm (Acquisition) , - 160 dBm (Navigation) , - 163 dBm (Tracking)
위치 정확성	< 2.5m
Protocols	NMEA,OSP
출력 회로수	2회로
사용 전원	AC200V ± 10%, 60Hz

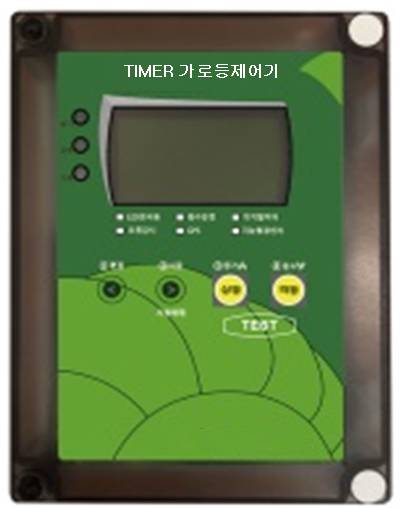

TIMER 가로등제어기

주요기능 및 특징

동작상태 LCD 화면표시 및 조작 KEY 제어기능
정전용 BACKUP 보상 기능
자동 점,소등 시간 스케줄 및 시계회로 내장
상시등 및 격등용 2회로 내장
심야절전 기능
LCD 및 BACKLIGHT 기능

규격

규 격	ILT-SLT200
외형 사이즈	W130H180D77
상 수	단상
전류	3A
출력 회로수	2회로
사용 전원	AC200V ± 10%, 60Hz

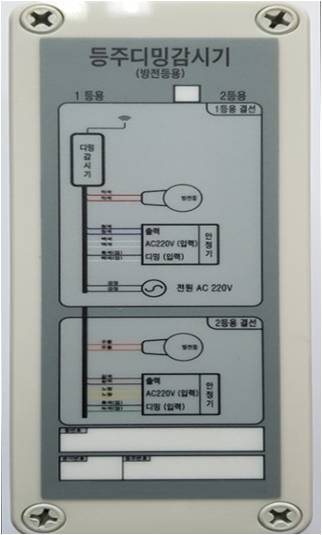

TIMER 가로등제어기

주요기능 및 특징

개별 ID 설정 기능
무선 원격 개별 점,소등 제어 및 설정기능
개별 가로등 등주 상태 감시기능
등/안정기 구분고장 판단기능
등주상태 표시기능(출력, 고장)

규격

규 격	ILT-SLL100/200
외형 사이즈	W80H200D52
주파수 범위	2.405~2.480GHz
채널간격 및 채널수	5M/16CH
송신 출력	10mW이하
수신감도	-116dBm
출력 회로수	1회로 OR 2회로
사용 전원	AC200V ± 10%, 60Hz

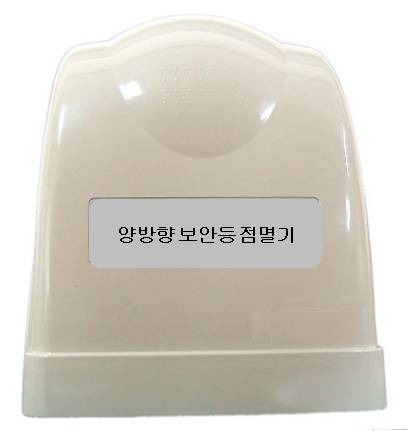

양방향 보안등 점멸기

주요기능 및 특징

등/안정기 구분 고장 판단 기능
관제연동 원격 고장감시 및 제어 기능
정전용 BACKUP 기능 및 최종 운용 DATA 영구보존 기능
자동 점,소등 시간 스케줄 및 시계회로 내장
누전 및 과부하 보호기능

규격

규 격	ILT-SD100
외형 사이즈	W151H167D130
외형 사이즈	2.405~2.480GHz
채널간격 및 채널수	5M/16CH
송신 출력	10mW이하
수신감도	-116dBm
출력 회로수	1회로
사용 전원	AC200V ± 10%, 60Hz

VHF 보안등 점멸기

주요기능 및 특징

원격 무선 점, 소등 제어신호 수신 및 동작
개별ID 설정 및 구분 제어 기능
무선식 및 TIMER 방식 이중 안전제어방식
정전용 BACKUP 보상 기능
자동 점,소등 시간 스케줄 및 시계회로 내장
심야절전 기능
누전 및 과부하 보호기능

규격

규 격	ILT-SV100
외형 사이즈	W151H167D130
주파수 범위	142.512MHz ~ 159.6875MHz
사용공중선	헤리칼 안테나
수신감도	-118dBm
출력 회로수	1회로
사용 전원	AC200V ± 10%, 60Hz

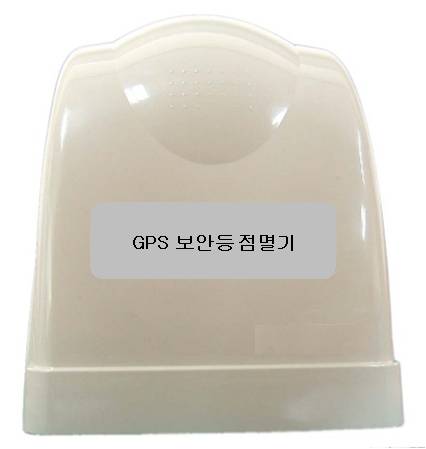

GPS 보안등 점멸기

주요기능 및 특징

GPS에 의한 시간보정 및 설정기능
정전용 BACKUP 기능 및 최종 운용DATA 영구보존 기능
자동 점,소등 시간 스케줄 및 시계회로 내장
심야절전 기능
누전 및 과부하 보호기능

규격

규 격	ILT-SG100
외형 사이즈	W151H167D130
주파수	1575.42MHZ
수신감도	- 148 dBm (Acquisition) , - 160 dBm (Navigation) , - 163 dBm (Tracking)
위치 정확성	< 2.5m
Protocols	NMEA,OSP
출력 회로수	1회로
사용 전원	AC200V ± 10%, 60Hz

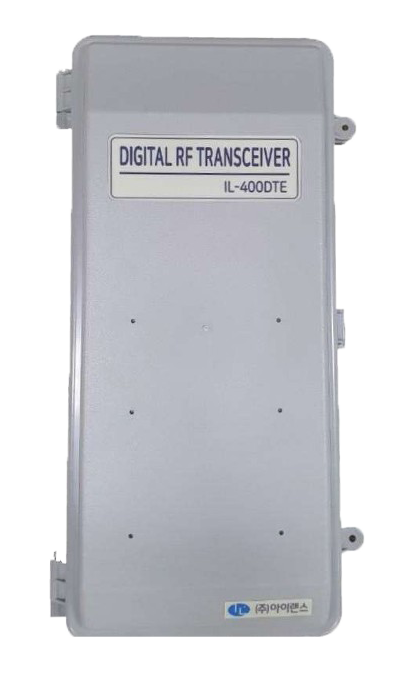

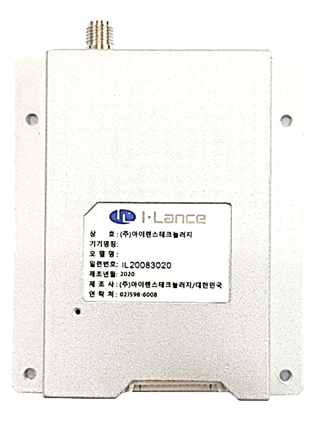

마을 방송 송신 모듈

주요기능 및 특징

DPMR Data / 음성통신
디지털 음성 통화녹음
Tsinghua ASELP 1.7 Vocoder
아이랜스 전용 Uart 프로토콜
운용 파라미터 유무선 설정 기능
dPMR FM(아날로그) 듀얼 모드 지원

규격

주파수	421.996875 ~ 422.053125MHz
송신출력	HI ≤ 5W
채널간격	DPMR : 6.25KHz
송신 왜율	Less Than 5%
변조방식	디지털변조 4Level FSK
Spurious Emission	-36dBm ≤ 1GHz , -36dBm > 1GHz
Modulation BER	≤ 3%
소모 전류	1.6A
사용 전원	7.5V

마을 방송 수신 모듈

주요기능 및 특징

DPMR Data / 음성통신
디지털 음성 통화 녹음
Tsinghua ASELP 1.7 Vocoder
아이랜스 전용 Uart 프로토콜
운용 파라미터 유무선 설정 기능
dPMR FM(아날로그) 듀얼 모드 지원

규격

주파수	421.996875 ~ 422.053125MHz
채널간격	DPMR : 6.25KHz
수신감도	≤ -118dBm at 6.25KHz
인접채널	≤ 50dB DPMR : 6.254KHz
Intermodulation	≤ -55dBm
Block	≤ -75dBm
Spurious Response Anti-interference	≤ -70dBm
Conducted Spurious Emission	< -57dBm
소모 전류	0.12A
사용 전원	6V

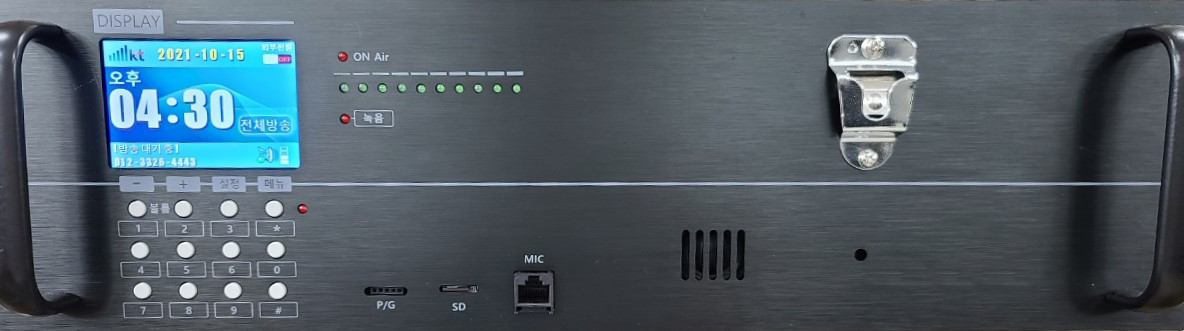

마을 방송 동보 장치

주요기능 및 특징

일반 전화/휴대전화(CDMA/LTE)를 이용한 전국 어디에서나 마을 방송기능
외부/내부방송 선택기능
수신신호 세기를 레벨미터 LED로 표시기능
전화번호 입력을 통한 단축키 사용기능
비밀번호 설정을 통한 보안기능
녹음된 파일 재생기능
선택적인 그룹방송 기능

규격

출력	5W이하
주파수	421.996875 ~ 422.053125MHz
사용 회선	국선 2WIRE 유선망/CDMA, LTE 무선망
선로 임피던스	600Ω ± 10% (1KHz 기준)
수신 왜율	10% 이하 (1KHz 0dBm 시)
수신입력 신호레벨	-25 ~ 0dBm (1KHz, 600Ω)
입,출력 임피던스	600Ω 평행
소모 전류	4A 이하
사용 전원	AC 220V ± 10% 60Hz
사용 온도	-20ºC ~ 50ºC

마을 방송 송신 장치

주요기능 및 특징

UHF 무선을 이용한 무선통신 기능
방송 상태 표시 기능
AUX 레벨 설정 기능
디지털 D클래스 Amp

규격

주파수	421.996875 ~ 422.053125MHz
선로 임피던스	600Ω ± 10% (1KHz 기준)
수신 왜율	10% 이하 (1KHz 0dBm 시)
수신입력 신호레벨	-25 ~ 0dBm (1KHz, 600Ω)
입,출력 임피던스	600Ω 평행
소모 전류	4A 이하
사용 전원	AC 220V ± 10% 60Hz
사용 온도	-20ºC ~ 50ºC
송신 출력	HI ≤ 5W이하

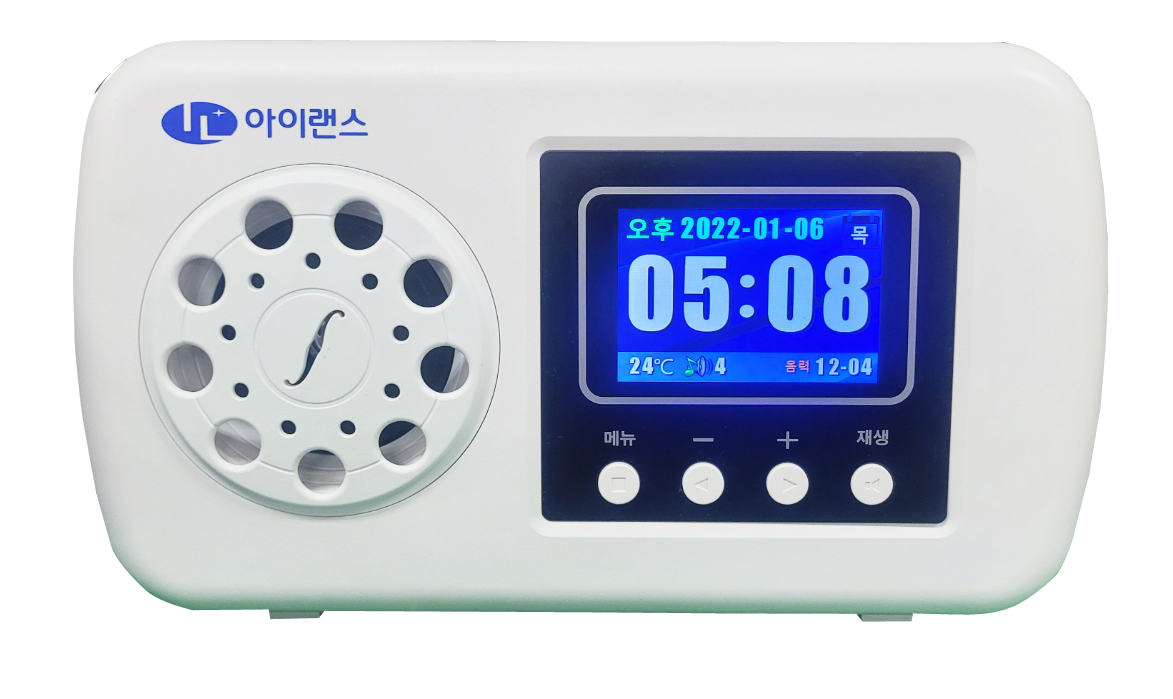

가정용 무선 수신기

주요기능 및 특징

날짜, 요일, 시간, 음력, 온도 표시기능
음량 표시 및 조절 기능
주/야간 LCD 자동밝기 조절 기능
방송이 녹음되어 재 청취 가능
주파수, ID 선택 기능
수신신호 세기를 레벨미터 LED로 표시 기능
수신 음성 녹음 및 표시기능

규격

주파수	421.996875 ~ 422.053125MHz
채널수	10
채널간격	6.25kHz
사용전원	DC 9V±10%
주파수 안정성	1.5ppm
임피던스	50Ω
수신감도	-117dBm
Intermodulation	>65dB
Adjacent Channel Selectivity	>60dB
Squrious Rejection	>70 dB

동보 장치

주요기능 및 특징

네트워크(TCP/IP,VoIP)방식의 접속제어 기능
시스템 등록 및 관리 기능
원격 음성 동보방송 기능
원격 TTS 동보방송 기능
내부방송, 외부방송 및 전체방송 선택 기능
DB 관리 및 백업 기능
로그정보 출력 기능
방송대상 그룹 또는 마을 선택 및 해제 기능
동보장치 접속상태 확인 기능

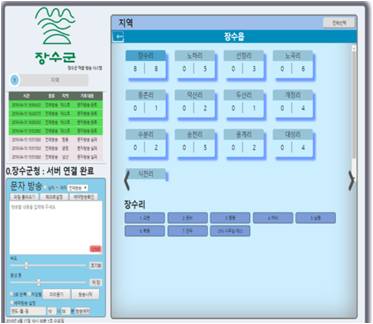

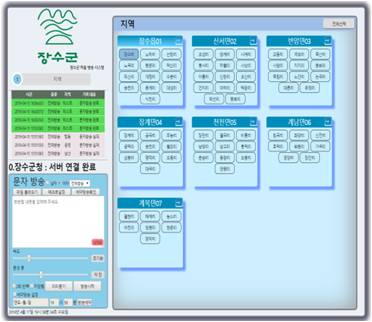

주요화면

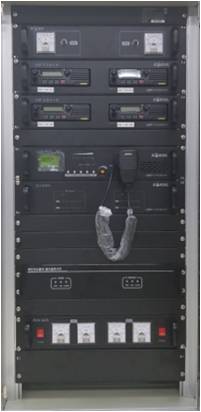

1주파 중계장치

주요기능 및 특징

동작 및 제어 상태를 LCD에서 확인
무선 송,수신기 2중화 구성으로 고장 시 MAIN/SPARE 자동 절체 기능
감청 수신채널을 이용한 항시 비상통신기능
원격운용 회선 제어채널은 2채널 수용
Ethernet(TCP/IP) 이용한 VOIP 통신 기능
전원은 별도 배터리를 사용하여 정전 시 자동으로 절체되어 비상용 축전지로 운용

규격

주파수 범위	138 ~ 174MHz
채널간격	협대역 12.5kHz
채널수	512개 이상
고주파 출력	5W ~ 25W
주파수 안정도	± 0.0005% 이내
전파형식	협대역 8K50F3E
방진방식	PLL방식
잡음제어	-40dB 이하(1,000Hz에서 70% 변조에서)
스프리어스 억압	반송파전력의 크기보다 60dB이하

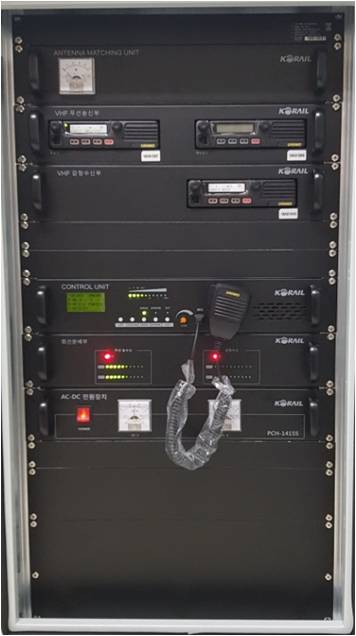

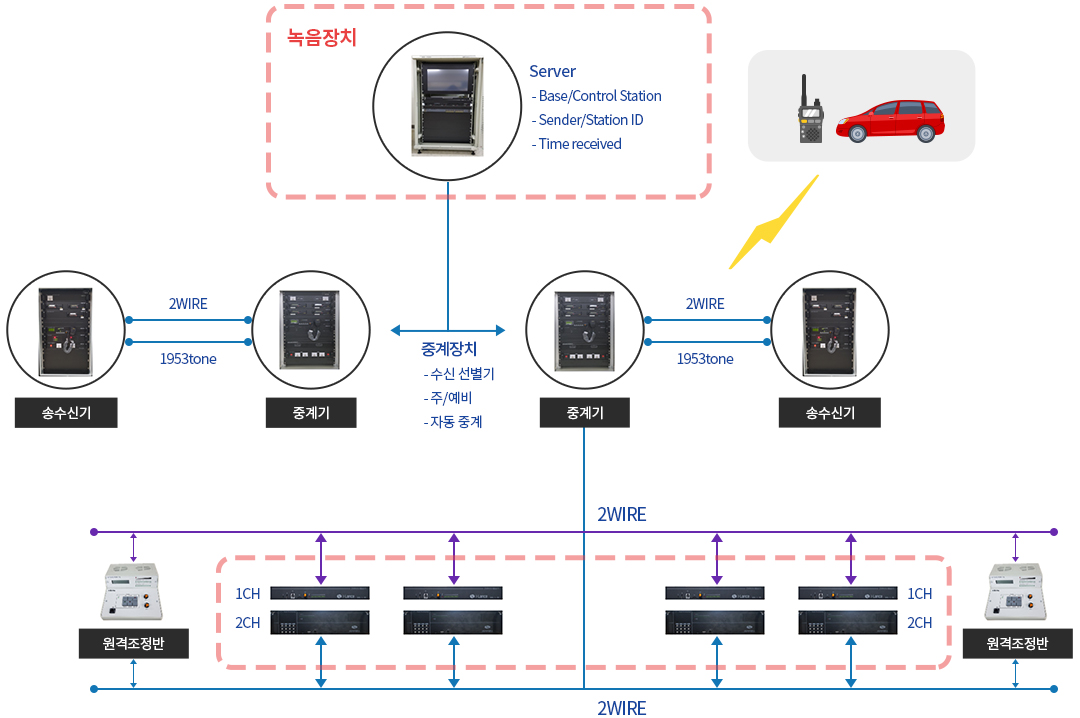

2주파 중계장치

주요기능 및 특징

NMS 주장치로 장비 상태정보 감시 및 제어
변파용 RF이용하여 터널내 2주파 서비스처리
VHF, FM, 열차무선방호, DMB 각 주파수별로 분리 처리
무선 송,수신기 2중화 구성으로 고장 시 MAIN/SPARE 자동 절체 기능
감청 수신채널을 이용한 항시 비상통신기능
원격운용 회선 제어채널은 2채널 수용
Ethernet(TCP/IP) 이용한 VOIP 통신 기능
전원은 별도 배터리를 사용하여 정전 시 자동으로 절체되어 비상용 축전지로 운용

규격

주파수 범위	138 ~ 174MHz
채널간격	협대역 12.5kHz
채널수	512개 이상
고주파 출력	5W ~ 25W
주파수 안정도	± 0.0005% 이내
전파형식	협대역 8K50F3E
방진방식	PLL방식
잡음제어	-40dB 이하(1,000Hz에서 70% 변조에서)
스프리어스 억압	반송파전력의 크기보다 60dB이하

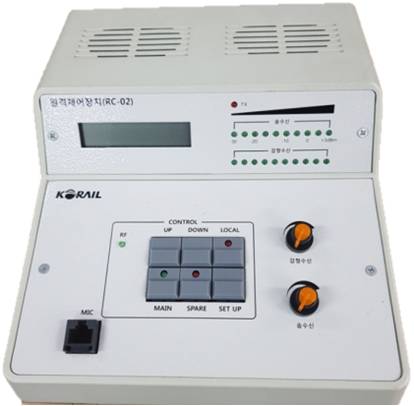

원격조정반(RC-02)

주요기능 및 특징

중계장치 채널을 변경 기능
중계장치 MAIN/SPARE 절체 기능
중계장치를 원격으로 상태감시 기능
LCD에는 무선 송, 수신기 채널과 주/예비 운영상태 정보, 고장감시 정보 표시
2개의 스피커 및 볼륨을 통해 무선 송수신기와 감청수신기 신호를 동시에 수신 및 모니터

규격

제어방식	Tone Remote 및 Ethernet 제어방식
회선	음성송수신 1회선이상 / 무선수신기 1회선이상 / 고장정보 1회선이상
임피던스	600Ω 평행(공칭)
저주파 출력	8Ω, 1W 이상
MIC 입력	-30dBm 입력 시 출력 0dBm 이상
주파수 특성	±1dB 이내(300 ~ 3,000Hz)
왜 율	10%이내 (1KKHz)
S/N 비	-40dB 이하
사용 전원	DC 12.5V ± 10%

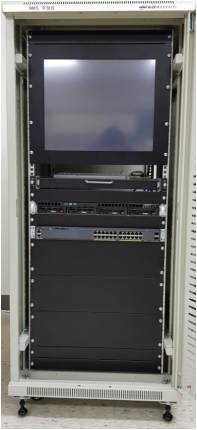

NMS Server

주요기능 및 특징

2주파 각 장비에 대한 최대 32대까지 등록, 감시 및 제어 기능
장비에 대한 고장 발생 시 NMS서버 운영화면에 경보 팝업화면이 표시되고 스피커로 경보음 발생
운영화면의 구성은 Windows기반의 GUI의 터치방식으로 설계
사용자 등급에 따른 관리자 분리 운용, DATA 백업저장 위치를 사용자가 지정가능
서버 주요 부분은 이중화로 구성

규격

제어 프로그램	NMS 서버 제어 프로그램
OS	Microsoft Windows Server2016 동등이상
CPU	Intel Xeon Processor E5-2609 V3 (6Core, 1.9GHz, 15MB Cache)
RAM	DDR4 8GB ECC RDIMM × 2
HDD	SATA 6Gb/s 3.5” 7.2K RPM 1TB Enterprise HDD(Raid1) × 2
LCD모니터	19인치 랙 실장형 터치모니터 (1280 × 1024 / 300cd)
